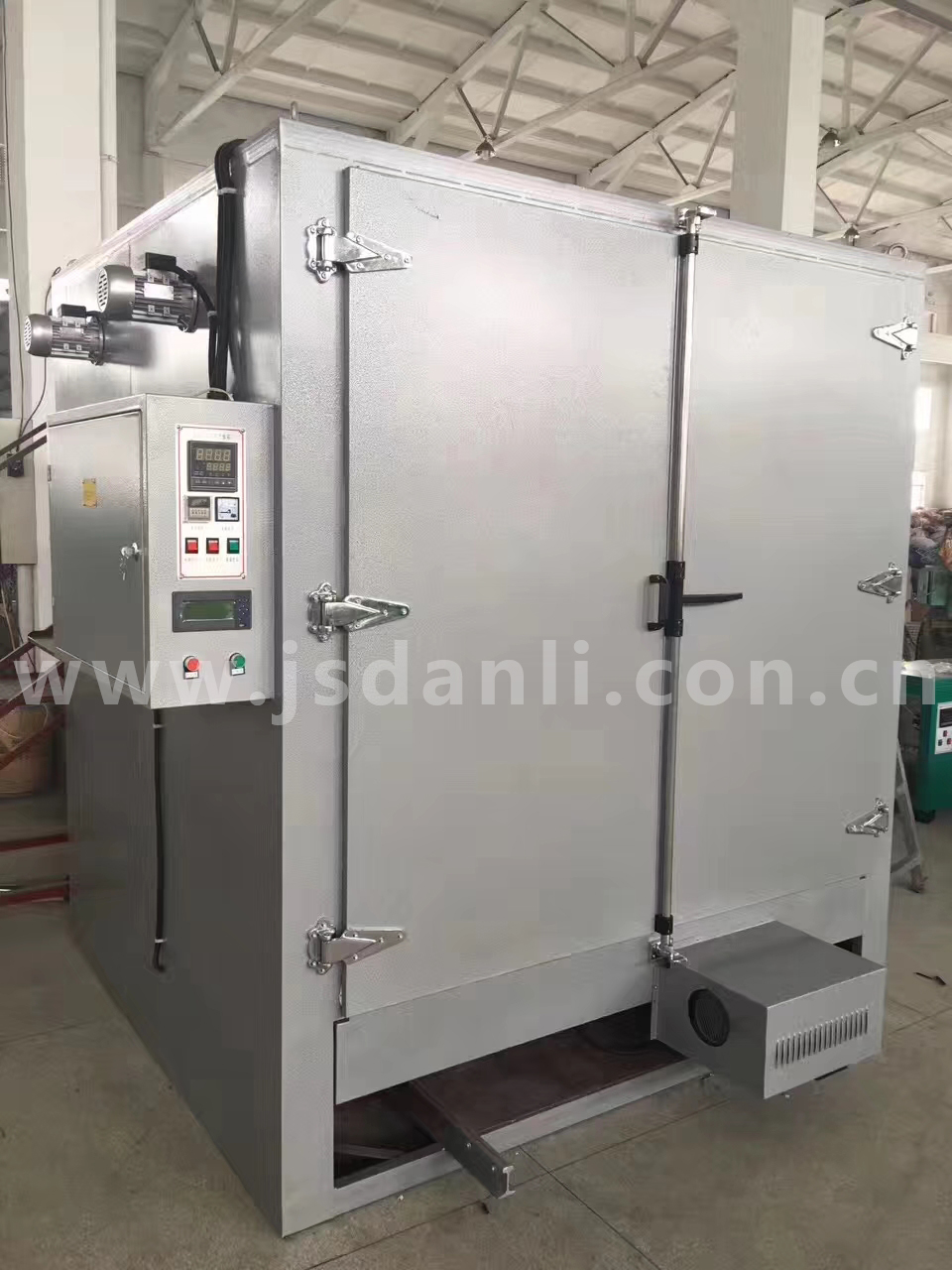

鋁合金時效爐是由爐殼、內襯、爐門、小車、加熱元件、通風機裝置及溫控系統等組成。

　　電爐殼體采用型鋼焊接作框架。內、外壁均采用優質冷軋鋼板制作，受熱變形系數小，內襯采用硅酸鋁耐火纖維針刺毯作隔熱和保溫材料，降低爐壁溫升。

　　裝料小車是與淬火爐通用。

　　爐門殼體亦用鋼材焊接作框架，外壁亦用冷軋鋼板制作，內襯亦用硅酸鋁耐火纖維針毯作隔熱和保溫材料。

　　爐口四周嵌有橡膠石棉盤根，爐門關閉后與爐口的橡膠石棉盤根貼緊，確保無熱量散發。

　　電爐加熱元件采用管狀加熱器，分別布置在爐膛兩側和臺車面上，電阻絲的材質為0Cr25Al5高電阻合金絲，外管為鈦管制作，使用壽命長。為確保爐溫的均勻性，電爐設有通風機裝置和導風系統。通風機裝置安裝于爐體頂部，風扇采用1Cr18Ni9Ti耐熱鋼制作，為離心式。導風系統由導風板和擋風板組成。導風板安裝在爐膛頂部，上有導風槽。當開啟風扇后，風從風扇內甩出，經導風槽均勻地吹到爐膛兩側的加熱器上，經過擋風板下部的通風口吹到爐膛內，再?gòu)娘L(fēng)扇下部的導風口吸入風扇內，再甩出……，如此往復循環，將加熱器產生的熱量帶入爐膛內，使工件受熱均勻。
